Cấu tạo kính hiển vi

Cấu tạo kính hiển vi như thế nào mà có thể quan sát được những vật thể siêu nhỏ như thế? Bí mật nằm ở đâu,... hãy cùng CHEMED VIỆT đi khám phá qua bài viết chi tiết dưới đây nhé.

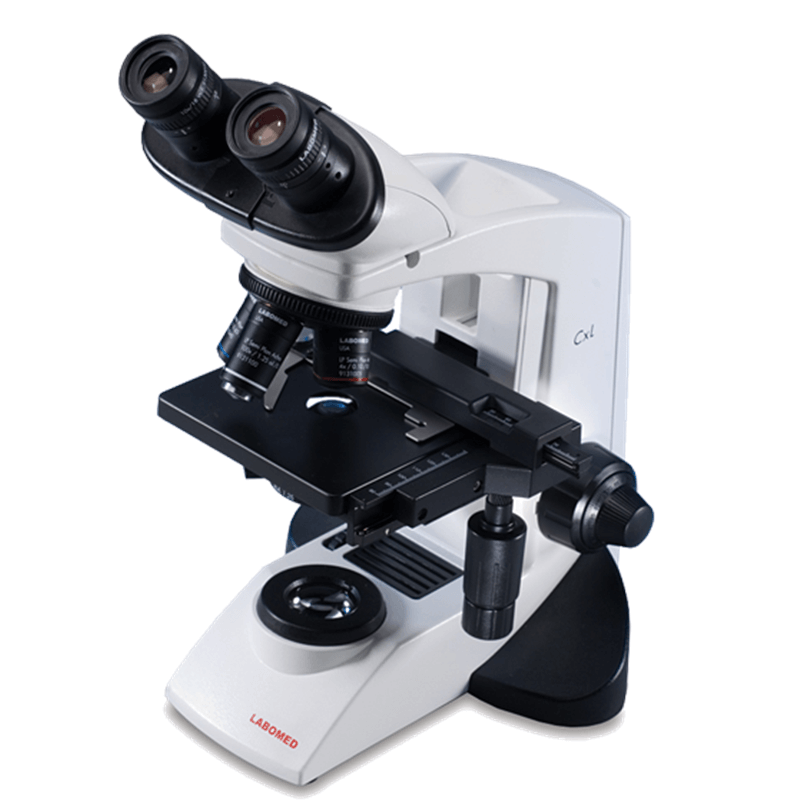

Kính hiển vi là gì?

Bạn có bao giờ tự hỏi làm thế nào các nhà khoa học có thể quan sát được những tế bào siêu nhỏ, vi khuẩn hay thậm chí cấu trúc phân tử? Công cụ giúp họ thực hiện điều đó chính là kính hiển vi. Vậy kính hiển vi là gì?

Kính hiển vi là một dụng cụ quang học cho phép quan sát các vật thể có kích thước rất nhỏ, thường không thể nhìn thấy bằng mắt thường. Nó hoạt động bằng cách phóng đại hình ảnh của vật thể lên gấp nhiều lần, giúp chúng ta khám phá chi tiết và cấu trúc ở cấp độ nhỏ bé.

Kính hiển vi thường gồm hai hệ thống chính: hệ thống thấu kính và hệ thống chiếu sáng. Chúng hoạt động cùng nhau giúp tạo ra ảnh phóng đại rõ nét của mẫu vật. Hãy cùng xem xét kỹ hơn về nguyên lý hoạt động và các bộ phận cấu tạo chính của loại kính "thần kỳ" này nhé.

Nguyên lý hoạt động của kính hiển vi

Để hiểu về cách thức tạo ảnh của kính hiển vi, trước tiên chúng ta cần làm quen với khái niệm khúc xạ ánh sáng. Khúc xạ là hiện tượng ánh sáng bị bẻ cong khi truyền qua các môi trường trong suốt có chiết suất khác nhau (ví dụ từ không khí vào thủy tinh).

Kính hiển vi sử dụng hiện tượng khúc xạ ánh sáng để tạo ảnh phóng đại qua các thấu kính. Cụ thể, tia sáng từ nguồn chiếu qua mẫu vật và bị khúc xạ bởi các thấu kính, tập trung tại một điểm, tạo ra ảnh trung gian. Ảnh này sau đó được phóng đại thêm bởi thấu kính mắt và mắt người, cho ra ảnh cuối cùng to và rõ hơn.

Nguyên lý khúc xạ ánh sáng là nền tảng tạo ra ảnh phóng đại trong kính hiển vi. Chất lượng ảnh phụ thuộc vào độ hoàn hảo của các thấu kính, khả năng khúc xạ và hệ số phóng đại. Đó cũng là lý do tại sao các nhà sản xuất không ngừng cải tiến hệ thống thấu kính để nâng cao độ phân giải của kính.

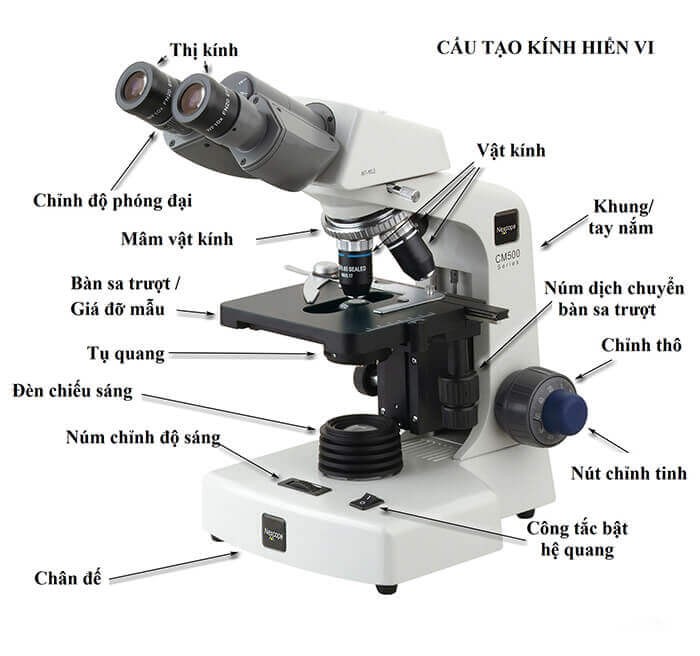

Cấu tạo của kính hiển vi

Một chiếc kính hiển vi thông thường bao gồm nhiều chi tiết và bộ phận. Tuy nhiên, chúng ta có thể chia chúng thành ba hệ thống chính:

1. Hệ thống thấu kính
2. Hệ thống chiếu sáng
3. Hệ thống chỉnh nét

Ngoài ra còn một số bộ phận phụ trợ khác như bàn mẫu, kẹp giữ mẫu, điều chỉnh độ sáng... Hãy cùng xem xét vai trò của từng hệ thống nhé.

Hệ thống thấu kính

Hệ thống thấu kính là trái tim của kính hiển vi, đóng vai trò tạo ảnh phóng đại của mẫu vật. Nó bao gồm hai bộ phận chính:

1. Ống kính: Là thấu kính nằm gần mắt người quan sát.

Ống kính có chức năng phóng đại ảnh trung gian do vật kính tạo ra, thường từ 5 đến 30 lần. Khi kết hợp với độ phóng đại của vật kính, ta sẽ có độ phóng đại cuối cùng của kính hiển vi.

1. Vật kính: Là thấu kính nằm gần mẫu vật, thường gắn trên ống quay vật kính.

Vật kính quyết định chất lượng ảnh quan sát. Nó có độ phóng đại lớn hơn nhiều so với ống kính, phổ biến là các độ phóng đại 4X, 10X, 40X và 100X. Một kính hiển vi thường có 3-4 vật kính với các độ phóng đại khác nhau để quan sát ở các mức chi tiết khác nhau.

Ngoài độ phóng đại, các chỉ số quan trọng khác của vật kính còn có:

• Độ phân giải: khả năng phân biệt hai điểm riêng biệt. Càng cao độ phân giải, càng quan sát được các chi tiết nhỏ.
• Khoảng cách làm việc: khoảng cách từ vật kính đến mẫu vật. Vật kính càng mạnh thì khoảng cách càng nhỏ.
• Khẩu độ số: tỉ số giữa tiêu cự và đường kính vật kính. Khẩu độ càng lớn cho độ sáng và độ phân giải cao hơn.

Các vật kính cao cấp thường được chế tạo với kỹ thuật tiên tiến, có thể bao gồm từ 6-12 thấu kính đơn, chia thành nhiều nhóm để giảm thiểu các quang sai như sắc sai, cầu sai, coma...

Hệ thống chiếu sáng

Để quan sát được mẫu vật rõ nét, chúng ta cần có một nguồn sáng tốt. Hệ thống chiếu sáng đảm nhận vai trò này. Nó cung cấp ánh sáng đủ mạnh, đều và có hướng để chiếu sáng mẫu vật một cách tối ưu nhất.

Hệ thống chiếu sáng thường gồm các bộ phận:

• Nguồn sáng: có thể là bóng đèn dây tóc, đèn LED hoặc nguồn sáng tự nhiên
• Bộ ngưng tụ : gồm một hoặc nhiều thấu kính để hội tụ ánh sáng về một điểm trên mẫu vật
• Cửa sổ điều chỉnh độ sáng: điều chỉnh cường độ và kích thước chùm sáng
• Màn chắn ánh sáng tản xạ

Các kính hiển vi hiện đại thường tích hợp hệ thống chiếu sáng Koehler giúp loại bỏ các nhiễu xạ và cho hình ảnh mịn, độ tương phản cao. Ngoài ra, chúng còn được trang bị các bộ lọc ánh sáng để phù hợp với các kỹ thuật nhuộm mẫu đặc biệt như huỳnh quang, phân cực...

Hệ thống chỉnh nét

Muốn có được ảnh rõ nét, kính hiển vi cần có cơ chế để điều chỉnh khoảng cách giữa vật kính và mẫu vật. Đó chính là vai trò của hệ thống chỉnh nét

Hệ thống này thường bao gồm hai đĩa xoay để điều chỉnh tiêu điểm:

• Chỉnh thô: dịch chuyển ống kính với biên độ lớn, tìm tiêu cự gần với mẫu vật
• Chỉnh tinh: dịch chuyển ống kính với khoảng cách rất nhỏ, tinh chỉnh để thu được ảnh sắc nét nhất

Bộ phận này yêu cầu độ chính xác và mượt mà cao, hạn chế rung lắc để giữ mẫu vật luôn nằm đúng tiêu cự. Kính hiển vi càng cao cấp thì các đĩa chỉnh nét càng trơn tru và dễ kiểm soát.

Các bộ phận khác

Ngoài ba thành phần chính trên, kính hiển vi còn có một số chi tiết khác hỗ trợ quá trình sử dụng:

1. Bàn đặt mẫu: Là phần bằng phẳng, cứng nằm giữa vật kính và nguồn sáng, dùng để đặt tiêu bản (lam kính chứa mẫu vật).
2. Kẹp giữ mẫu: Là các móc hoặc chốt để giữ tiêu bản nằm cố định trên bàn mẫu.
3. Điều chỉnh độ sáng: Là núm điều khiển để thay đổi cường độ sáng của đèn chiếu sáng, giúp quan sát rõ nét hơn trong các điều kiện ánh sáng khác nhau.
4. Hệ vi chỉnh: Cho phép dịch chuyển bàn mẫu theo hai trục ngang và dọc, giúp quét toàn bộ lát cắt mẫu vật một cách chính xác, thay vì phải dịch chuyển tiêu bản bằng tay.

Ngoài ra còn có một số phụ kiện đi kèm như bầu che bụi, vỏ bảo vệ kính, bản vẽ và dụng cụ lấy chỉ số đo...

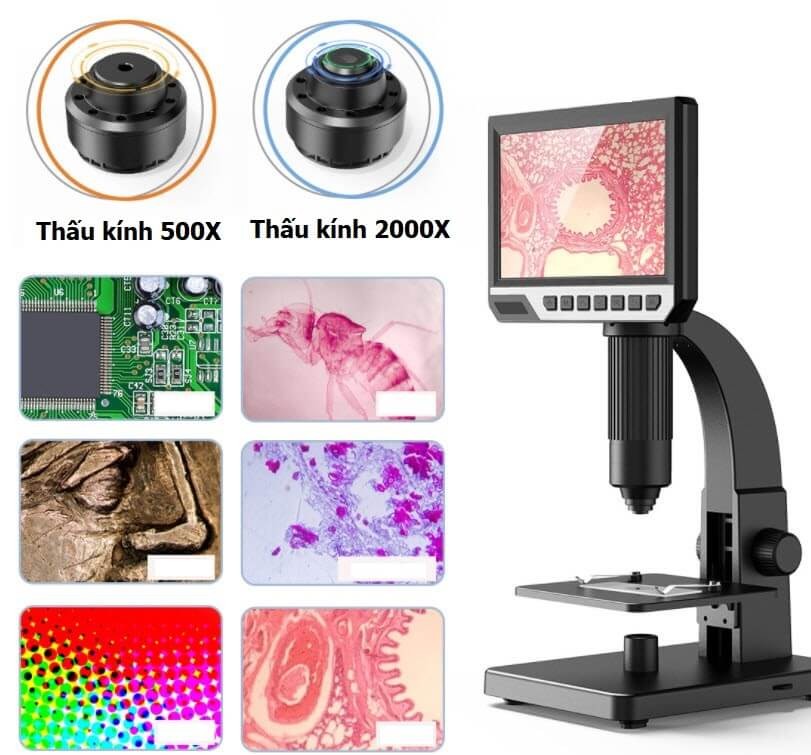

Các loại vật kính và ống kính

Các vật kính và ống kính khác nhau về độ phóng đại, làm việc ở khoảng cách khác nhau, phù hợp cho các mục đích quan sát riêng.

Vật kính phổ biến có các loại:

• 4X: độ phóng đại nhỏ, quan sát tổng thể mẫu vật
• 10X: độ phóng đại trung bình, quan sát tế bào
• 40X: độ phóng đại lớn, quan sát cấu trúc bên trong tế bào
• 100X: độ phóng đại rất lớn, dùng cho dầu kính (sử dụng dầu đặc biệt để tăng khả năng hội tụ ánh sáng)

Ống kính thường có các độ phóng đại:

• 5X, 10X: cho góc nhìn rộng
• 12.5X, 16X: cho góc nhìn hẹp hơn nhưng hình ảnh sắc nét và chi tiết hơn

Độ phóng đại là thông số quan trọng mà nhiều người quan tâm. Độ phóng đại cuối cùng bằng tích số của độ phóng đại vật kính và ống kính.

Ví dụ: Với vật kính 40X và ống kính 10X, ta có độ phóng đại tổng 400 lần (40 x 10 = 400).

Ngoài ra, một số loại vật kính đặc biệt khác gồm:

• Vật kính pha tương phản: tăng độ tương phản của mẫu vật trong suốt bằng cách biến đổi pha ánh sáng.
• Vật kính phân cực: dùng ánh sáng phân cực để quan sát vật liệu có tính đồng hướng như tinh thể, polyme.
• Vật kính sẫm trường: tạo hình ảnh sáng trên nền tối, làm nổi bật cấu trúc bên trong mẫu vật.

Mỗi loại vật kính đều có ứng dụng riêng và đòi hỏi kỹ thuật sử dụng, bảo quản khác nhau.

So sánh kính hiển vi quang học với kính lúp

Kính hiển vi và kính lúp đều là dụng cụ quang học giúp phóng to hình ảnh của vật thể. Tuy nhiên, chúng có một số điểm khác biệt chính:

Về nguyên lý hoạt động, kính lúp tương tự như một hệ vật kính đơn giản của kính hiển vi. Nhưng kính hiển vi cho ảnh phóng đại và độ phân giải cao hơn nhiều nhờ sự kết hợp của nhiều bộ phận phức tạp như ống kính, bộ ngưng tụ, hệ chiếu sáng...

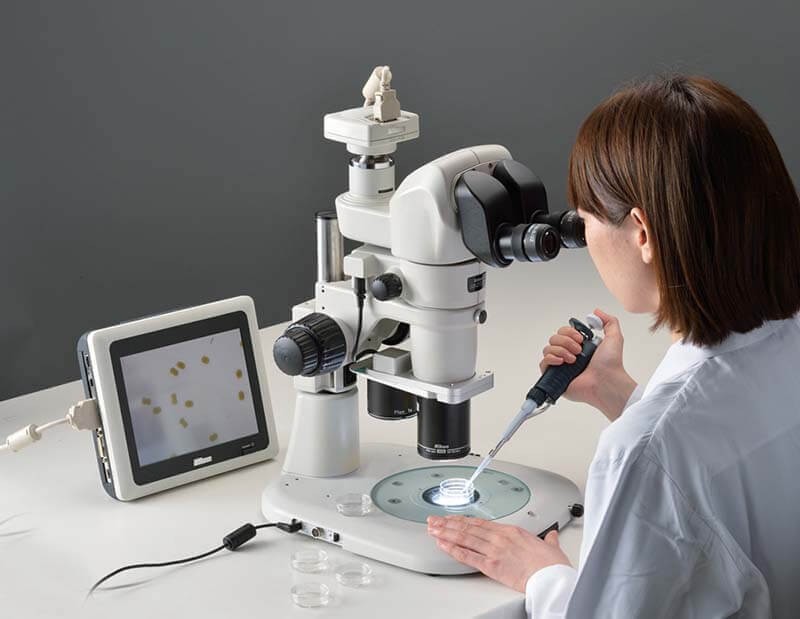

Ứng dụng của kính hiển vi trong các lĩnh vực

Là công cụ không thể thiếu trong phòng thí nghiệm, kính hiển vi góp phần quan trọng trong nhiều lĩnh vực, đặc biệt là:

1. Sinh học: Kính hiển vi giúp chúng ta khám phá thế giới của các sinh vật nhỏ bé từ tế bào, mô, cơ quan bên trong cơ thể. Nhờ đó, các nhà sinh học có thể nghiên cứu cấu tạo, chức năng sinh lý của vi sinh vật, thực vật và động vật ở từng cấp độ, từ đó làm sáng tỏ các cơ chế sống còn chưa được biết.
2. Y học: Việc chẩn đoán và điều trị bệnh ngày nay sẽ khó khăn hơn rất nhiều nếu không có kính hiển vi. Các bác sĩ và kỹ thuật viên sử dụng kính hiển vi để quan sát các tế bào, mô bệnh lý từ dịch, máu, sinh thiết. Điều này giúp phát hiện sự bất thường và đưa ra phác đồ điều trị phù hợp cho từng bệnh nhân.
3. Công nghiệp: Kính hiển vi tỏ ra rất hữu ích trong việc đánh giá và kiểm soát chất lượng của sản phẩm. Các kỹ sư có thể sử dụng kính hiển vi để quan sát các khuyết tật, tạp chất trên bề mặt linh kiện điện tử, màng mỏng, hợp kim. Từ đó, họ đưa ra các biện pháp cải tiến công nghệ và nâng cao năng suất.
4. Khoa học vật liệu: Việc nghiên cứu và phát triển vật liệu mới như polyme, gốm sứ, hợp kim đòi hỏi sự hiểu biết sâu sắc về cấu trúc vi mô và tính chất của chúng. Kính hiển vi, đặc biệt là kính hiển vi điện tử giúp các nhà khoa học "nhìn thấy" cấu trúc mạng tinh thể, sự sắp xếp nguyên tử và liên kết hóa học bên trong vật liệu ở độ phân giải cực cao.
5. Khoa học pháp y: Các chuyên gia pháp y thường sử dụng kính hiển vi để phân tích các dấu vết, vật chứng thu thập tại hiện trường như sợi vải, máu, tinh dịch, phấn hoa... Kết quả phân tích đóng vai trò quan trọng, giúp các điều tra viên tìm ra manh mối và làm sáng tỏ vụ án.

Ngoài những lĩnh vực trên, kính hiển vi còn có nhiều ứng dụng hữu ích khác như kiểm soát ô nhiễm môi trường, nông nghiệp, thực phẩm...

Các câu hỏi thường gặp

Sau đây là một số câu hỏi mà người dùng hay thắc mắc về kính hiển vi:

1. Phân loại các loại kính hiển vi?

Có nhiều cách để phân loại kính hiển vi dựa trên các tiêu chí khác nhau:

Dựa trên nguyên lý tạo ảnh:

• Kính hiển vi quang học: dùng ánh sáng khả kiến và hệ thấu kính
• Kính hiển vi điện tử: dùng chùm điện tử có bước sóng cực ngắn, cho độ phóng đại và độ phân giải cao hơn nhiều so với ánh sáng

Dựa trên cách bố trí mẫu:

• Kính hiển vi soi nổi: mẫu đặt trên đèn, ánh sáng chiếu qua mẫu rồi vào vật kính
• Kính hiển vi soi ngược: mẫu đặt trên vật kính, ánh sáng chiếu qua vật kính rồi tới mẫu

Dựa trên số lượng ống kính:

• Kính hiển vi một mắt: chỉ có một ống ngắm
• Kính hiển vi hai mắt: có hai ống ngắm, giúp quan sát thoải mái và ít mỏi mắt hơn

Dựa trên khả năng di chuyển:

• Kính hiển vi để bàn: thường có kích thước lớn và nặng, dùng trong phòng thí nghiệm
• Kính hiển vi cầm tay: nhỏ gọn, di động, thích hợp cho thực địa

Ngoài ra còn có các loại kính hiển vi chuyên dụng như kính hiển vi huỳnh quang, kính hiển vi lực nguyên tử...

2. Độ phóng đại của kính hiển vi có thể đạt được đến mức nào?

Về lý thuyết, chúng ta có thể đạt được độ phóng đại tới hàng chục nghìn lần với kính hiển vi quang học bằng cách tăng độ phóng đại của vật kính và ống kính. Tuy nhiên trên thực tế, khi vượt quá giới hạn 1000-2000 lần, chất lượng hình ảnh sẽ giảm mạnh.

Nguyên nhân là vì độ phân giải của kính hiển vi quang học bị giới hạn bởi bước sóng của ánh sáng khả kiến (khoảng 400-700 nm). Nếu cứ phóng đại mạnh hơn nữa, ảnh sẽ bị mờ nhoè, giảm độ tương phản và xuất hiện nhiễu nhiều hơn.

Để đạt độ phóng đại và độ phân giải cao hơn, người ta thường sử dụng kính hiển vi điện tử với bước sóng cực ngắn của chùm điện tử. Loại này có thể cho ảnh phóng đại tới hàng trăm nghìn thậm chí hàng triệu lần mà vẫn giữ được độ nét cao.

3. Độ phân giải của kính hiển vi là gì?

Nói cách khác, độ phân giải cho biết khả năng của kính hiển vi trong việc tách biệt các chi tiết nhỏ trên mẫu vật. Độ phân giải càng cao thì các chi tiết càng rõ nét và sắc sảo.

Với kính hiển vi quang học, độ phân giải thường vào khoảng 0.2 micromet, cho phép quan sát rõ các cấu trúc tế bào. Tuy nhiên nó không đủ để thấy được các bào quan nhỏ hơn bên trong tế bào.

Với kính hiển vi điện tử truyền qua (TEM), độ phân giải có thể đạt tới 0.1-0.2 nanomet, cho phép quan sát các phân tử protein, axit nucleic và thậm chí cả cấu trúc nguyên tử của vật liệu.

Độ phân giải càng cao đòi hỏi chất lượng quang học càng tốt và mẫu vật phải được chuẩn bị rất mỏng (chỉ vài chục tới vài trăm nanomet). Đây cũng là một trong những thách thức lớn cho các nhà khoa học khi muốn nghiên cứu cấu trúc siêu nhỏ của sự sống.

4. Làm thế nào để sử dụng kính hiển vi đúng cách?

Để có thể quan sát mẫu vật một cách rõ nét và chính xác, bạn cần nắm vững các bước sử dụng kính hiển vi:

1. Đặt kính hiển vi trên bàn vững chắc, có đủ ánh sáng.
2. Kiểm tra và làm sạch các bộ phận quang học như vật kính, ống kính, gương, bộ ngưng tụ…
3. Cắm điện và bật công tắc nguồn sáng. Điều chỉnh cường độ sao cho vừa đủ.
4. Đặt tiêu bản lên bàn mẫu, cố định bằng kẹp. Đảm bảo mặt có mẫu vật hướng lên trên.
5. Bắt đầu với vật kính có độ phóng đại thấp nhất (thường là 4X). Dùng cơ chế chỉnh thô để hạ thấp vật kính xuống gần mẫu vật (cách khoảng 1cm).
6. Nhìn qua ống kính, dùng cơ chế chỉnh thô để nâng vật kính lên cho tới khi thấy được ảnh của mẫu (ảnh còn mờ).
7. Xoay cơ chế chỉnh tinh để điều chỉnh ảnh thật rõ nét.
8. Dùng cơ chế di chuyển bàn mẫu để quan sát các vùng khác nhau của mẫu vật.
9. Nếu muốn độ phóng đại cao hơn, hạ thấp bàn mẫu, xoay đĩa vật kính để chuyển sang vật kính phóng đại hơn. Chỉnh tinh lại cho rõ nét.
10. Sau khi quan sát xong, hạ vật kính xuống, tắt nguồn sáng, rút phích cắm điện. Lấy tiêu bản ra và cất vào hộp. Đậy bạt phủ lên kính nếu không dùng tới.

Ngoài ra bạn cũng cần chú ý một số điều sau:

• Tránh chạm tay vào các bề mặt quang học như vật kính, thấu kính.
• Không để dung dịch hay hơi ẩm bám vào các bộ phận điện.
• Di chuyển kính hiển vi bằng cách nâng chân đế, không nên nâng ống kính vì dễ làm lệch hệ quang.
• Để kính nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và ẩm mốc.
• Vệ sinh kính thường xuyên sau mỗi đợt sử dụng.

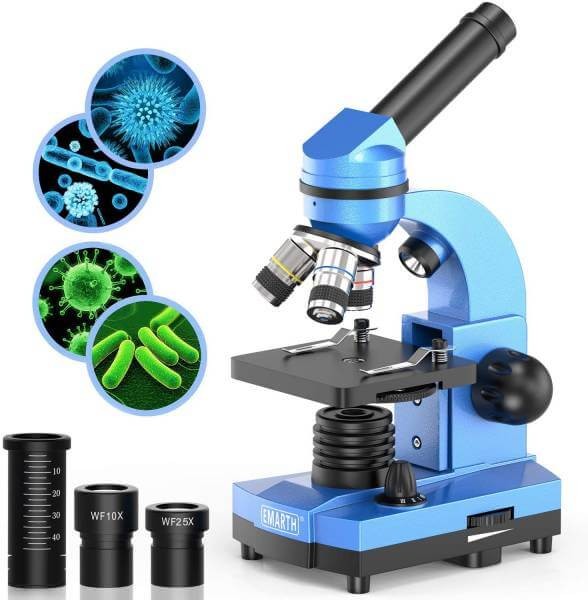

Tìm hiểu thêm về kính hiển vi

Nếu bạn muốn tìm hiểu sâu hơn về kính hiển vi, có thể tham khảo thêm một số tài liệu sau:

• "Microscope Basics and Beyond" của Mortimer Abramowitz - cuốn sách hướng dẫn cơ bản và nâng cao về kỹ thuật sử dụng kính hiển vi quang học.
• "Transmission Electron Microscopy: A Textbook for Materials Science" của David B. Williams và C. Barry Carter - cuốn sách chuyên sâu về nguyên lý và ứng dụng của kính hiển vi điện tử truyền qua trong khoa học vật liệu.
• Website "Microscopy Resource Center" của Olympus - cung cấp nhiều bài viết, hình ảnh và video hướng dẫn về kính hiển vi, các kỹ thuật nhuộm màu, chuẩn bị mẫu.
• Website "Nikon MicroscopyU" - cung cấp các khóa học trực tuyến miễn phí về kính hiển vi, từ cơ bản đến nâng cao, phù hợp với nhiều đối tượng từ học sinh tới nghiên cứu viên.

Ngoài ra, bạn cũng có thể tham gia các khóa đào tạo thực hành do các trường đại học, viện nghiên cứu hoặc các hãng kính hiển vi tổ chức để trau dồi kỹ năng sử dụng thiết bị và tìm hiểu về những ứng dụng mới nhất của công nghệ hiển vi.

Kết luận

Có thể nói, kính hiển vi là một trong những phát minh vĩ đại nhất của nhân loại. Cấu tạo của kính hiển vi gồm nhiều bộ phận phức tạp nhưng hoạt động cùng nhau một cách hoàn hảo, cho phép chúng ta khám phá những điều kỳ diệu ẩn giấu trong thế giới vi mô.

Từ hệ thống thấu kính tới hệ thống chiếu sáng và các cơ chế chỉnh nét, mỗi chi tiết của kính hiển vi đều đóng vai trò quan trọng và không thể thiếu. Sự cải tiến không ngừng của các thành phần này đã giúp nâng cao chất lượng hình ảnh, mở rộng phạm vi ứng dụng của kính hiển vi trong nhiều lĩnh vực từ y học, sinh học tới khoa học vật liệu và công nghệ nano.

Trong tương lai, với sự phát triển của khoa học kỹ thuật, chúng ta hoàn toàn có thể hy vọng vào những thế hệ kính hiển vi mới với độ phóng đại và độ phân giải cao hơn, cho phép nghiên cứu sâu hơn nữa vào cấu trúc của sự sống và vật chất. Song song với đó, việc trang bị kiến thức và kỹ năng sử dụng kính hiển vi đúng cách cho những người dùng cũng sẽ trở nên quan trọng hơn bao giờ hết.

Hy vọng bài viết đã cung cấp cho bạn những hiểu biết cơ bản về cấu tạo và hoạt động của kính hiển vi. Hãy luôn nuôi dưỡng niềm đam mê khám phá và sử dụng kính hiển vi một cách hiệu quả nhất nhé, bởi biết đâu bạn sẽ là người tiếp theo có những đóng góp to lớn vào kho tàng tri thức nhân loại nhờ "đôi mắt phép thuật" này đấy!
